板框滤油机利用领域：
该滤油机专供电厂、变电所（站）、供电所、油库（蕴含工厂油库）及有关工厂企业对变压器油、电容器油及各类绝缘资料油蹬淄液进行过滤，驱除其水份和杂质，提高油液的耐压强度，对液压用油、光滑油等，通过加温，降低粘度的步骤，亦可进行过滤，以使费油再生，节约能源。
结构大局：
板框滤油机是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（蕴含压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由电动机通过联轴器带头齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。
由于滤油纸的毛细管作用，能够吸收油中残留水份。安全阀的作用是节造管路系统的压力，当油压超过划定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运行 ；赜头Ы柚萋直媒涂诘恼婵兆饔，将油盘内的余油吸入滤清器。放液水嘴供提取油样。
技术参数：
| 指标名称 | 单元 | LY-30 | LY-50 | LY-100 | LY-125 | LY-150 | LY-200 | |
| 公称流量 | L/H | >1800 | >3000 | >6000 | >7200 | >9000 | >12000 | |
| 工作压力 | MPa | 0~0.3 | ||||||
| 过滤面积 | m? | 0.3 | 0.39 | 1.3 | 1.54 | 1.89 | 2.01 | |
| 板框尺寸 | m | 180×180 | 280×280 | |||||
| 压紧方式 | 手动螺旋压紧 | |||||||
| 滤框数量 | 11 | 12 | 12 | 13 | 15 | 16 | ||
| 滤板数量 | 11 | 12 | 12 | 13 | 15 | 16 | ||
| 齿轮泵 | 流量 | L/min | >30 | >50 | >100 | >120 | >150 | >200 |
| 最高压力 | MPa | 0.6 | ||||||
| 电动机 | 型号 | Y90S-4 | Y100L1-4B5 | Y112M-4 | ||||
| 功率 | KW | 1.5 | 2.2 | 2.2 | 3 | 3 | ||
| 转数 | r/min | 1400 | 1420 | |||||
| 进油管径 | mm | DN20 | DN25 | DN32 | ||||
| 出油管径 | mm | DN20 | DN25 | DN32 | ||||
| 表形尺寸 | 长 | mm | 850 | 1000 | 1000 | 1150 | 1150 | |
| 宽 | mm | 310 | 410 | |||||
| 高 | mm | 800 | 850 | |||||
| 滤纸尺寸 | 180×180 | 280×280 | ||||||
| 沉量 | Kg | 130 | 130 | 210 | 220 | 270 | 320 | |
注：表型尺寸和设备总量可能会凭据技术进取略作调整，以实物为准。
有关文章
- PF多级精密滤油机
- 真空脱水滤油机
- 透平油拖车式滤油机
- 防爆型聚结透平油滤油机
- 透平油真空滤油机
- 透平油聚结分离滤油机
有关产品
-
液压油滤油机清洁后的油还能用吗？
-
透平油滤油机的技术优势有哪些？
-
板框式滤油机道理和用处
-
常见的沉庆滤油机有哪些？
-
压力滤油机的选择与守护
-
真空滤油机怎么起到滤油作用?
-
透平油滤油机的优势有哪些？
-

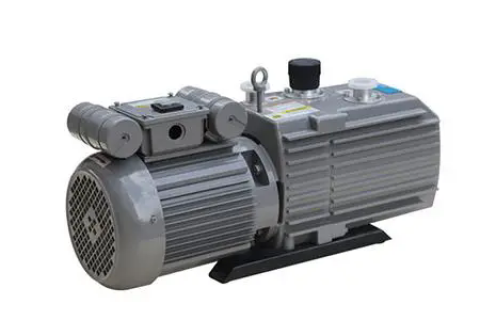

滤油机真空泵中途 ；趺唇饩？
-
双级真空滤油机对变压器注油的过程
-

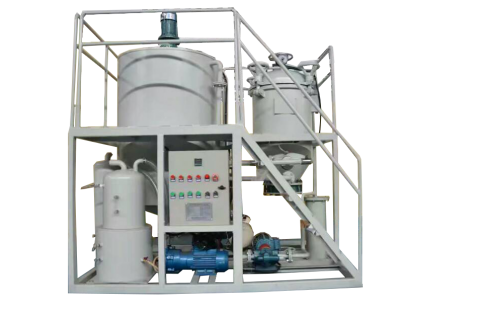

多职能滤油机和离心滤油机的区别
